一、芯片制造對水質的嚴苛需求

芯片作為現代工業的“皇冠明珠”，其生產流程復雜且耗時長久。從晶圓進廠到完成封裝測試（封測），通常需要至少3個月的時間，而綜合考慮其他因素，供貨周期往往達到6個月以上。芯片制造的每一個環節都必須嚴格把控，其中水質更是關鍵所在。普通自來水含有大量離子、微生物和細菌，這些雜質如果進入芯片制造過程，將直接導致產品缺陷率上升，甚至影響整個批次的質量。因此，芯片制造必須依賴超純水（Ultra-Pure Water, UPW）。超純水是一種幾乎不含任何離子、有機物、顆粒和微生物的高純度水，其制備工藝復雜且技術要求極高。在芯片制造中，超純水廣泛應用于光刻、蝕刻、清洗及封裝等關鍵環節。它確保芯片表面無殘留污染物，從而提升產品良率和一致性，為高端制造業提供強有力的支持。

---

二、超純水設備的核心技術

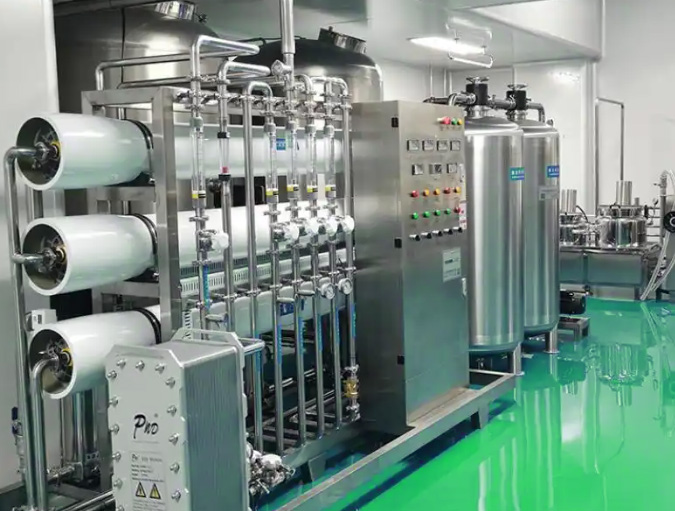

為了滿足芯片制造對水質的嚴苛要求，市面上常見的超純水設備采用了反滲透（RO）、電去離子（EDI）裝置結合混床模塊化設計工藝來制備超純水。這一工藝所制備的超純水完全符合芯片制造用水的標準，具備以下顯著優勢：

1. 環保性：通過先進的膜分離技術，大幅減少廢水排放，實現綠色生產。
2. 經濟性：優化系統設計，降低能耗和運行成本。
3. 高可靠性：配備專業的膜組件化學清洗技術，有效防止膜系統遭受微生物污染，提高系統的穩定性和使用壽命。
4. 發展?jié)摿Υ螅弘S著芯片制程向更小節點邁進，超純水設備的技術創新也在不斷推進，能夠滿足未來更高精度的制造需求。

與其他同類設備相比，這種超純水設備具備更高的性價比與設備可靠性，切實為芯片成品品質提供了有效保障。

---

三、超純水設備的廣泛應用

超純水設備不僅在芯片行業中發揮著不可替代的作用，還在多個領域有著廣泛的應用。例如：

• 電子行業：用于半導體器件、液晶顯示器（LCD）和印刷電路板（PCB）的清洗和制造。
• 電力行業：用于火力發電廠鍋爐補給水處理，確保設備長期穩定運行。
• 造紙行業：用于高品質紙漿生產，避免污染物對產品質量的影響。
• 日化行業：用于化妝品、藥品和食品的生產，確保產品的安全性和純凈度。

隨著全球對綠色環保和可持續發展的關注日益增加，超純水設備的技術創新也在不斷推進。通過優化膜組件結構和提高系統回收率，設備能夠在保證水質的同時減少廢水排放，實現了經濟效益與環境效益的雙贏。

---

四、展望未來

蘇爾科環保相信，憑借超純水設備與膜分離技術的強強聯合，我們不僅能助力芯片產業突破發展瓶頸，還能為中國高端制造業邁向全球化奠定堅實基礎。未來已來，讓我們共同見證這一領域的無限可能！
